mq-7
- Mengetahui cara kerja dari sensor gas
- Mengetahui tentang pengaplikasian dan kegunaan sensor gas
- Mampu melakukan simulasi rangkaian menggunakan proteus
2. Komponen
- VCC DC
- Ground
- Logicstate
- Sensor gas mq-7
- LED
3. Dasar Teori
Sensor MQ-7 adalah sensor gas yang digunakan untuk mendeteksi gas karbon monoksida. Sensor ini tersusun dari senyawa SnO2. Sensor MQ-7 mempunyai sensitivitas yang tinggi terhadap karbon monoksida (CO), stabil, berumur panjang. Spesifikasi pada sensor gas MQ-7 sebagai berikut :
1. Input pemanas (tinggi) : 5VDC/VAC ± 0,1
2. Input pemanas (rendah) : 1,4VDC/VAC ± 0,1
3. Input rangkaian : 5VDC
4. RL/Resistansi beban dapat disesuaikan
5. Range pengukuran : 20 - 2000ppm (CO)
6. Output : Tegangan analog (0 - 5V)
sensor MQ-7 dapat beroperasi pada suhu dari -20°C sampai 50°C.

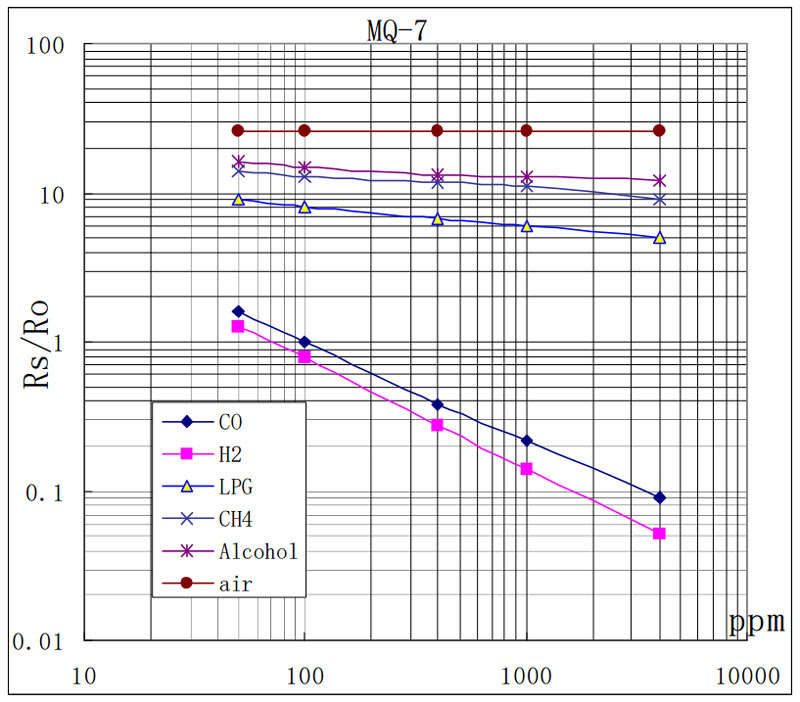

Grafik respon sensor gas MQ-7 :
[kembali]
4. Cara Kerja
Hambatan permukaan sensor (Rs) diperoleh melalui pengaruh sinyal output tegangan dari resistansi beban RL yang seri. Hubungan antara itu dijelaskan:
Rs\RL = (Vc-VRL) / VRL
sinyal ketika sensor digeser dari udara bersih untuk karbon monoksida (CO), pengukuran sinyal dilakukan dalam waktu satu atau dua periode pemanasan lengkap (2,5 menit dari tegangan tinggi ke tegangan rendah). Struktur dan konfigurasi sensor gas MQ-7 disusun oleh mikro AL2O3 tabung keramik, Tin Dioksida (SnO2) lapisan sensitif, elektroda pengukuran dan pemanas adalah tetap menjadi kerak yang dibuat oleh plastik dan stainless steel bersih. Pemanas menyediakan kondisi kerja yang diperlukan untuk pekerjaan komponen sensitif. MQ-7 dibuat dengan 6 pin, 4 dari mereka yang digunakan untuk mengambil sinyal, dan 2 lainnya digunakan untuk menyediakan arus pemanasan.
5. Bentuk Rangkaian
Pada Rangkaian ini saat logicalstate berlogika 1 maka LED akan menyala
[kembali]
6. Video
[kembali]
7. Link Download
Video KLIK DI SINI
Rangkaian KLIK DI SINI
Materi KLIK DI SINI
DataSheet KLIK DI SINI
LIBRARY GAS SENSOR KLIK DI SINI
