          Analisa Percobaan 1

   Pengaruh clock terhadap output yang dihasilkan oleh masing-masing gerbang logika

a.         Gerbang Not, Output yang dihasilkan oleh gerbang not yang tersambung ke B1 adalah 0 karena input B1 bernilai 1 sesuai dengan tabel kebenaran NOT yang akan membalik nilai input.

Tabel Kebenaran Logika NOT

A	Y
0	1
1	0

b.              Untuk gerbang AND, disaat input B1 bernilai 0 dan salah satu inputnya adalah clock, maka output yang dihasilkan adalah 0. Hasil percobaan sesuai dengan teori pada gerbang AND, output akan bernilai 1 apabila semua input bernilai 1. Sedangkan disaat B1 bernilai 1 maka output dari gerbang AND akan mengikuti pulse dari clock tersebut. Disaat clock high dan B1 high akan menghasilkan output 1.

c.             Untuk gerbang OR, saat B1 low maka bentuk pulse outputnya akan sama dengan clock dan saat B1 high maka bentuk pulse outputnya akan konstan bernilai 1 karena salah satu inputnya ada bernilai 1 atau kedua inputnya bernilai 1  maka outputnya pasti akan konstan bernilai 1. Hasil percobaan sesuai dengan teori pada gerbang OR, output akan berlogika 0 apabila semua input bernilai 0 dan output akan bernilai 1 apabila disalah satu input bernilai 1.

d.               Untuk gerbang XOR, saat B1 low maka pulse output yang dihasilkan mengikuti atau sama dengan clock itu sendiri. Disaat B1 low dan clock low maka output XOR bernilai 0 dan saat B1 low dan clock high maka output bernilai 1. Untuk B1 high, maka output yang dihasilkan akan berbeda 180⁰. Seperti pada saat B1 high dan clock low maka outputnya akan bernilai 1 dan jika B1 high dan clock high maka akan bernilai 0.  Hasil percobaan sesuai dengan teori pada gerbang XOR. Gerbang XOR output akan bernilai 0 apabila kedua input bernilai sama dan output akan bernilai 1 apabila salah  satu  masukannya  berbeda  maka keluarannya akan bernilai 1.

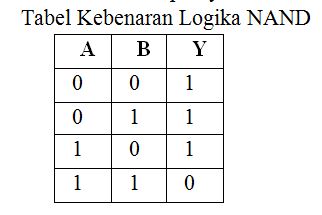

e.               Untuk gerbang NAND nilai outputnya berkebalikan dengan gerbang AND, output yang dihasilkan berubah 180^o. Disaat B1 low dan ada clock maka outputnya akan konstan bernilai 1, karena pada gerbang NAND output akan bernilai 0 jika kedua inputnya bernilai 1. Pada saat B1 high dan clock high maka outputnya bernilai 0 dan pada saat B1 high dan clock low maka outputnya 1.

f.                Untuk gerbang NOR outputnya berkebalikan dengan gerbang OR, output yang dihasilkan berubah 180^o. Disaat B1 low dan ada clock maka outputnya akan berbeda 180⁰. Disaat B1 low dan clock juga low output bernilai 1 dan disaat B1 low dan clock high output bernilai 0. Hal ini dikarenakan pada gerbang NOR output akan bernilai 1 jika kedua inputnya bernilai 0. Pada saat B1 high dan ada clock high maka outputnya bernilai 0.

g.      Untuk gerbang XNOR kebalikan gerbang XOR. Saat B1 low dan ada clock maka output berkebalikan dengan clock. Saat B1 high dan ada clock maka output akan sama bentuk pulsenya dengan clock. Hasil percobaan sesuai dengan teori pada gerbang XNOR, output akan bernilai 1 jika kedua input bernilai sama.
